Граф - это геометрический образ бинарного отношения. Если отношение определяется на множестве А = { a, b, c, d, ...} , то элементы этого множества изображаются точками (кружками), которые называются вершинами графа и имеют соответствующие обозначения a, b, .... Те элементы, для которых существует отношение R, например отношение эквивалентности, соединяются линиями, которые называются ребрами. Очевидно, таким рисунком можно описать любое симметричное отношение на конечном множестве, т.е. такое R, для которого из aRb вытекает bRa. При несимметричности отношения ребра следовало бы снабжать стрелками, указывающими, какое именно отношение имеет место - прямое или обратное. Сам граф в этом случае получает название ориентированного графа. В данной лекции будут рассмотрены только неориентированные графы.

Длина и форма ребер графа не имеют значения. Безразлично и взаимное расположение вершин на плоскости, хотя практически выбирают их расположение так, чтобы свести к минимуму число пересекающихся ребер. Если граф может быть вычерчен без пересечения ребер, он называется планарным.

В ряде приложений граф нужно описывать более подробно, давая обозначения не только вершинам, но и ребрам. При этом граф задает соответствие, называемое инциденцией, между элементами двух множеств: вершин и ребер. Допустим, что имеется граф с множеством вершин А = { a, b, c, d, e} и множеством пронумерованных ребер В = { 1,2,3,4,5,6} (рис. 9.4). Составим таблицу инциденций (табл. 9.2).

Введем ряд определений. Степенью deg a_i вершины a_i называется число ребер, инцидентных данной вершине. Оно равно числу единиц в соответствующем столбце таблицы или матрицы инциденций. Поскольку каждое ребро имеет два конца, то

где W - число ребер графа. Отсюда следует, что в любом графе число вершин с нечетными степенями чётно.

Если из некоторого графа G удалить часть вершин вместе с инцидентными им ребрами, то получится подграф H(G). Если же удалить часть ребер, не трогая вершин, то оставшееся множество ребер, тоже считаемое частью графа, называется суграфом S(G). Удалив все ребра, получим нулевой суграф. Говорят, что суграф S(G) покрывает вершины графа G, если любая вершина графа G инцидентна хотя бы одному ребру S(G). Пример графа и покрывающего его суграфа показан на рис. 9.5.

Чтобы сформулировать еще несколько определений, представим путешественника, двигающегося по ребрам графа и проходящего их последовательно одно за другим

Маршрутом M(G) называется последовательность ребер графа G, имеющих общие инцидентные вершины. В маршруте имеется первое ребро и, если он конечный - последнее. Одно и то же ребро может встречаться в маршруте несколько раз (рис. 9.6).

Число ребер в маршруте называется его длиной. Длина маршрута на рис. 9.6 равна 6. Началом и концом маршрута называются вершины, инцидентные его первому и последнему ребру, но не инцидентные второму и предпоследнему (обратите внимание на формальность определения!). Если начало совпадает с концом, маршрут называется циклическим.

Расстоянием d (a, b) на графе называется минимальная длина пути от вершины а к вершине b. Две вершины, для которых d = 1, называются соседними или смежными.

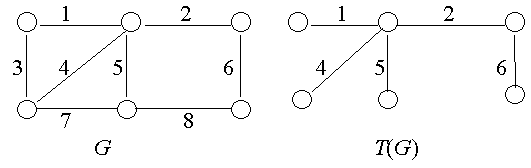

Рассмотрим связный граф, имеющий несколько циклов (рис. 9.7). Удалим некоторые ребра таким образом, чтобы разорвались все циклы, но связность графа не нарушилась. Полученный таким путем суграф без циклов, покрывающий все вершины исходного графа, называется максимальным деревом T(G). Заметим, что просто деревом T можно называть любой связный граф без циклов, а несвязный граф без циклов иногда называют лесом.

Всего мы удалили три ребра: 3, 7 и 8 . Число удаленных ребер равно числу циклов, первоначально имевшихся в G. Это число называется цикломатическим числом g (G), а удаляемые ребра называются хордами. Число ребер W_T в максимальном дереве на единицу меньше числа вершин дерева и графа V_T = V_G. Отсюда определяется цикломатическое число:

Поиск кратчайшего пути - другая простая задача на неориентированном графе. Задается граф со взвешенными ребрами (например: километраж на дорожной схеме). Задаются две вершины: начальная а₀ и конечная а_к. Требуется найти путь из начальной вершины в конечную с минимальной суммой весов. Решение состоит в следующем. Вводится мера удаленности L от конечной вершины. Затем, двигаясь от конечной вершины, для которой L = 0, в сторону начальной вершины просматривают все ребра, присваивая инцидентным им вершинам соответствующие нарастающие величины L, которые суммируются по всем пройденным ребрам. Если в вершине сливается два или несколько путей, то выбирается путь с минимальной величиной L и это значение суммы присваивается данной вершине. Окончательный выбор пути происходит только после последнего слияния возможных путей.

Хроматическим числом h(G) графа G называется минимальное число красок, необходимое для того, чтобы любые смежные вершины имели разные цвета. Для определения хроматического числа пользуются приближенными оценками:
